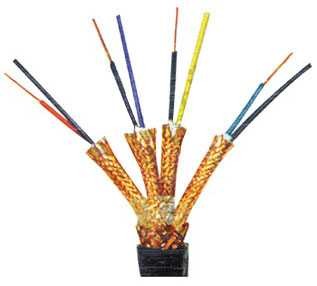

ZR-ia-KX-GsVPVP热电偶用本安补偿软电缆一般用聚氯乙烯绝缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性；耐高温氟塑料绝缘和护套补偿导线或电缆采用连续挤出工艺，更有耐高温、耐寒、耐酸碱油水、不延燃、抗老化等优越性，产品质量高于国标GB/T4989-94(等效采用IEC584-3)的规定。
ZR-ia-KX-GsVPVP热电偶用本安补偿软电缆本质安全防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构，具有防爆安全性能，K分度号热电偶用本安补偿软电缆适用于有爆炸危险的环境下作防爆热电偶冷短与防爆测温仪表连接，形成本安热电偶测温系统。
K型热电偶补偿导线基本型号及名称
1：热电偶用补偿导线K分度号热电偶用本安补偿导线及补偿电缆
KX-GA-VV | 聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线 |
KX-GA-VVR | 聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线 |
KX-GA-VVP | 聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-GA-VVRP | 聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
KX-HA-FF | *塑料绝缘和护套精密级K分度号热电偶补偿导线 |
KX-HA-FFR | *塑料绝缘和护套精密级K分度号热电偶补偿软导线 |
KX-HA-FFP | *塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-HA-FFRP | *塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
KX-HA-FG | *塑料绝缘硅橡胶护套精密级K分度号热电偶补偿导线 |
KX-HA-FGR | *塑料绝缘硅橡胶护套精密级K分度号热电偶补偿软导线 |
KX-HA-FGP | *塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-HA-FGRP | *塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
KX-HA-FV | *塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线 |
KX-HA-FVR | *塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线 |
KX-HA-FVP | *塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-HA-FVRP | *塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
KX-GA-YJV | 交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线 |
KX-GA-YJVR | 交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线 |
KX-GA-YJVP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-GA-YJVRP | 低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
KX-GA-YDYD | 低烟无卤绝缘和护套精密级K分度号热电偶补偿导线 |
KX-GA- YDYD R | 低烟无卤绝缘和护套精密级K分度号热电偶补偿软导线 |
KX-GA- YDYD P | 低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-GA- YDYD RP | 低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
| 注：上述型号仅列出KX，其他如SC、KC、EX、BC、TX、JX只需改变型号**项即可， 阻燃型补偿导线型号前加ZR，ZR192为进口PFA材料， 屏蔽可采用镀锡铜丝屏蔽。 |
2：本安型热电偶用补偿导线
IA-KX-GA-YVP | 聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线 |
IA-KX-GA-YVRP | 聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线 |
IA-KX-HA-FFP | *塑料绝缘和护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线 |
IA-KX-HA-FFRP | *塑料绝缘和护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线 |
IA-KX-HA-FGP | *塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线 |
IA-KX-HA-FGRP | *塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线 |
| 注：上述型号仅列出KX，其他如SC、KC、EX、NC、TX、JX只需改变型号**项即可， 阻燃型在型号前加ZR，ZR192为进口PFA材料， 屏蔽可采用镀锡铜丝屏蔽。 |
3：补偿电缆
KX-GA-VVP | 聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-GA-VVRP | 聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-GA-VPVP | 聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-GA-VPVRP | 聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-GA-YJVP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-GA-YJVRP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-GA-YJPVP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-GAYJPVRP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-HA-FFP | 氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FFRP | 氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-HA-FPFP | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FPFRP | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-HA-FVP | 氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FVRP | 氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-HA-FPVP | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FPVRP | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-HA-FGP | 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FGRP | 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-HA-FPGP | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FPGRP | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆 |
| 注：1以上基本型号仅列出铜丝或镀锡丝屏蔽方式，其他屏蔽类型型号只需改变屏蔽代号即可，如P2、P3 2 阻燃型在型号前加ZR，铠装电缆型号后加22，ZR192为进口PFA材料，耐温260℃ |
4：本安型补偿电缆
IA-KX-GA-FPVP | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆 |
IA-KX-GA-FPVRP | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆 |
IA-KX-HA-FPFP | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆 |
IA-KX-HA-FPFRP | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆 |
IA-KX-HA-FPGP | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆 |
IA-KX-HA-FPGRP | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆 |
| 注：1以上基本型号仅列出铜丝或镀锡丝屏蔽方式，其他屏蔽类型型号只需改变屏蔽代号即可，如P2、P3 2 阻燃型在型号前加ZR，铠装电缆型号后加22，ZR192为进口PFA材料，耐温260℃ |
五：K分度号热电偶用本安补偿软电缆价格，K分度号热电偶用本安补偿软电缆ZR-ia-KX-GsFPVRP，ZR-ia-KX-GsFPVP代号名称和含义
表2
| 项目 | 代号 | 说明 |
阻燃特性 | ZR | 分A、B、C级阻燃 |
系列代号 | /IA | 无(本安型) |
绝缘材料 | Y | 聚乙烯 |
YJ | 交联聚乙烯 |
YD | 低烟无卤阻燃聚烯烃 |
F | 聚全*乙丙烯(F46)或可溶性聚四*乙烯(PFA) |
护套材料 | YD | 低烟无卤阻燃聚烯烃 |
V | 聚氯乙烯 |
F | 聚全*乙丙烯(F46)或可溶性聚四*乙烯(PFA) |
G | 硅橡胶 |
屏蔽材料 | P | 铜丝编织屏蔽 |
P2 | 铜带绕包屏蔽 |
P3 | 铝塑复合带绕包屏蔽 |
导体结构 | A | 单股导体 |
B | 7股绞合导体 |
R | 多股绞合导体
|
