一、概述

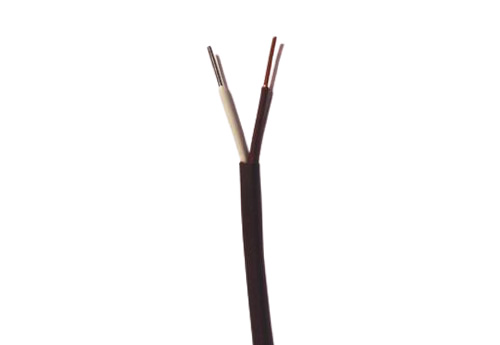

KCA/KCB/KX/JX/TX补偿导线及补偿电缆它是在一定温度范围内(包括常温)具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线,用它们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差。分为延长型和补偿型两种。
二、产品特性
1、额定电压:无要求
2、工作温度:-25~+200℃
3、导 体:实芯或绞合合金丝
4、绝 缘:聚氯乙烯/聚四氟乙烯
5、护 套:聚氯乙烯/聚四氟乙烯/无碱玻璃丝
6、屏 蔽:镀锡铜丝或镀锌钢丝或铝塑复合带
7、颜 色:红/黄/兰/白/黑/灰/棕等
三、规格与型号
型号 | 名称 | 配用热电偶 | 热电偶分度号 | 产品用型号含义 |
SC或RC | 铜 - 铜镍 0.6 补偿型导线 | 铂铑 10- 铂热电偶 铂铑 13- 铂热电偶 | S或R | S- 表示热电特性允差为精密级补偿导线; P- 表示有屏蔽层的补偿导线; G- 表示一般用补偿导线; V- 聚氯乙烯材料( PVC ); H- 表示耐热用补偿导线; F- 聚四氟乙烯材料; R- 表示多股补偿导线; B- 无碱玻璃丝材料 |
KCA KCB KX | 铁 - 铜镍 22 补偿型导线 铜 - 铜镍 40 补偿型导线 镍铬 10- 镍硅 3 延长型导线 | 镍铬 - 镍硅热电偶 | K |
NC NX | 铁 - 铜镍 18 补偿型导线 镍铬 14- 镍硅延长型导线 | 镍铬硅 - 镍硅热电偶 | N |
EX | 镍铬 10- 铜镍 45 延长型导线 | 镍铬 - 铜镍热电偶 | E |
JX | 铁 - 铜镍 45 延长型导线 | 铁 - 铜镍热电偶 | J |
TX | 铜 - 铜镍 45 延长型导线 | 铜 - 康铜热电偶 | T
|
