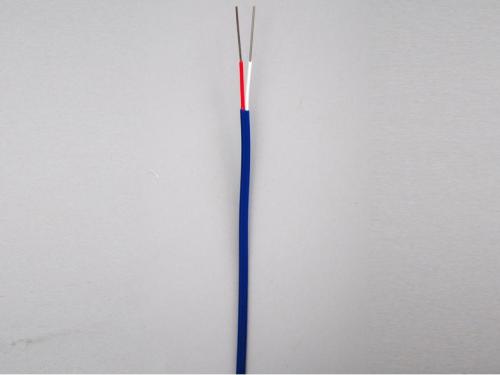

RC/SC/KC/KX/EX/TX普通用途补偿电缆广泛适用于冶金、化工、石油、发电以及科研等部门采用热电偶方法测量温度的场合。用于热电偶与测温显示仪表之间的连接。
本产品适用于分度号为S、R、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测温精度。
补偿导线分为延长型与补偿型，补偿导线补偿导线按热电特性的允差不同分为精密级(符号S)和普通级（符号无）。
热电偶补偿导线产品使用特性：补偿导线可以在-60～260℃环境下工作，是十分理想的自动化单元。已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。
产品标准: 热电偶补偿导线：GB/T4989-94
热电偶补偿电缆：Q/ 3 20831 SQL07-96 使用特性: 及-65~+260℃两种；
普通级：-40~+70℃及-40~+105℃两种；
补偿电缆：有铠装时不小于电缆外径的12倍，无铠装时不小于电缆外径6倍
RC/SC/KC/KX/EX/TX普通用途补偿电缆型号、名称、分度号及配套用热电偶类型
型号 | 名称 | 分度号 | 配套用热电偶类型 | 绝缘层颜色 |
正极 | 负极 |
SC | 铜－铜镍0.6补偿型电缆 | S | 铂铑10－铂热电偶 | 红 | 绿 |
RC | 铜－铜镍0.6补偿型电缆 | R | 铂铑13－铂热电偶 | 红 | 绿 |
KCA | 铁－铜镍22补偿型电缆 | K | 镍铬－镍硅热电偶 | 红 | 蓝 |
KCB | 铜－铜镍40补偿型电缆 | 红 | 蓝 |
KX | 镍铬10－镍硅3延长型电缆 | 红 | 黑 |
NC | 铁－铜镍18补偿型电缆 | N | 镍铬硅－镍硅热电偶 | 红 | 灰 |
NX | 镍铬14硅－镍硅延长型电缆 | 红 | 灰 |
EX | 镍铬10－镍硅45延长型电缆 | E | 镍铬－铜镍热电偶 | 红 | 棕 |
JX | 铁－铜镍45补偿型电缆 | J | 铁－铜镍热电偶 | 红 | 紫 |
TX | 铜－铜镍45补偿型电缆 | T | 铜－铜镍热电偶 | 红 | 白
|
