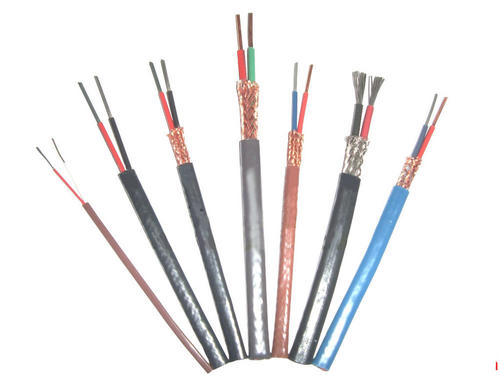

HF4系列高温补偿导线适用于电热偶用补偿导线，用于电力、冶金、石油、化工、轻纺、等厂矿及科研部门中的温度测量控制系统，该补偿线缆敷设方便简单，具有防潮耐火、耐酸碱、耐高温、耐老化等特点，屏蔽可以防止外界干扰。
HF4系列高温补偿导线产品特性
高温补偿导线额定温度：-60℃～+350℃
高温补偿导线执行标准：GB/T4989-94等效采用IEC584-3《热电偶第三部分-补偿导线》
屏蔽：镀锡铜丝、镀银铜丝、不锈钢丝
绝缘体：铁氟龙（氟塑料）、硅橡胶、玻璃纤维
高温补偿导线用途：
高温补偿导线适用于电热偶用补偿导线，用于电力、冶金、石油、化工、轻纺、等厂矿及科研部门中的温度测量控制系统，该补偿线缆敷设方便简单，具有防潮耐火、耐酸碱、耐高温、耐老化等特点，屏蔽可以防止外界干扰
使用温度：
耐火、耐温型：-40℃~+250℃
耐火、耐高温：-40℃~+380℃
普通型：-20℃~+100℃
HF4系列玻纤高温补偿导线型号、名称及配用热电偶：
型号 | 名称 | 配用热电偶 | 热电偶分度号 | 产品用型号含义 |
SC或RC | 铜 - 铜镍 0.6 补偿型导线 | 铂铑 10- 铂热电偶
铂铑 13- 铂热电偶 | S或R | S- 表示热电特性允差为精密级补偿导线； P- 表示有屏蔽层的补偿导线； G- 表示一般用补偿导线； V- 聚氯乙烯材料（ PVC ）； H- 表示耐热用补偿导线； F- 聚四氟乙烯材料； R- 表示多股补偿导线； B- 无碱玻璃丝材料 |
KCA
KCB
KX | 铁 - 铜镍 22 补偿型导线
铜 - 铜镍 40 补偿型导线
镍铬 10- 镍硅 3 延长型导线 | 镍铬 - 镍硅热电偶 | K |
NC
NX | 铁 - 铜镍 18 补偿型导线
镍铬 14- 镍硅延长型导线 | 镍铬硅 - 镍硅热电偶 | N |
EX | 镍铬 10- 铜镍 45 延长型导线 | 镍铬 - 铜镍热电偶 | E |
JX | 铁 - 铜镍 45 延长型导线 | 铁 - 铜镍热电偶 | J |
TX | 铜 - 铜镍 45 延长型导线 | 铜 - 康铜热电偶 | T |
HF4系列玻纤高温补偿导线产品规格：
线芯型式 | 线芯标称截面（mm2） | 线芯股数 | 合金丝单线直径 （ mm ） |
单股线芯 | 0.2
0.5
1.0
1.5
2.5 | 1
1
1
1
1 | 0.52
0.80
1.13
1.37
1.76 |
多股线芯 （软线） | 0.2
0.5
1.0
1.5
2.5 | 7
7
7
7
19 | 0.20
0.30
0.43
0.52
0.41 |
HF4系列玻纤高温补偿导线产品结构尺寸：
使用分类 | 线芯标称截面
（mm2） | 绝缘层标称厚度
（mm） | 护套标称厚度
（mm） | 补偿导线大外径（mm） |
单股线芯 | 多股软线芯 |
一般用 | 0.2
0.5
1.0
1.5
2.5 | 0.4
0.3
0.7
0.7
0.7 | 0.7
0.8
1.0
1.0
1.0 | 3.0 × 4.6
3.7 × 6.4
5.0 × 7.7
5.2 × 8.3
5.7 × 9.3 | 3.1 × 4.8
3.9 × 6.6
5.1 × 8.0
5.5 × 8.7
5.9 × 9.8 |
耐热用 | 0.2
0.5
1.0
1.5
2.5 | 0.4
0.4
0.4
0.4
0.4 | 0.3
0.3
0.3
0.3
0.3 | 2.3 × 4.0
2.6 × 4.6
3.0 × 5.3
3.2 × 5.8
3.6 × 6.7 | 2.4 × 4.2
2.8 × 4.8
3.1 × 5.6
3.4 × 6.2
4.0 × 7.3 |
